Part # | Clamp Size | Dimension A | Dimension R |
---|---|---|---|
SA100CL2-90 | 1.50" (1.90" OD) | 1.125" | 1.50" |
SA150CL2-90 | 1.50" (1.90" OD) | 1.437" | 2.25" |
SA200CL2-90 | 2.00" (2.52" OD) | 1.75" | 3.00" |
SA250CL2-90 | 2.50" (3.05" OD) | 2.062" | 3.75" |
SA300CL2-90 | 3.00" (3.57" OD) | 2.375" | 4.50" |
SA400CL2-90 | 4.00" (4.68" OD) | 3.125" | 6.00" |
Part # | Clamp Size | Dimension A | Dimension R |
---|---|---|---|
SA100CL2-45 | 1.50" (1.90" OD) | 1.125" | 1.50" |
SA150CL2-45 | 1.50" (1.90" OD) | 1.437" | 2.25" |
SA200CL2-45 | 2.00" (2.52" OD) | 1.75" | 3.00" |
SA250CL2-45 | 2.50" (3.05" OD) | 2.062" | 3.75" |
SA300CL2-45 | 3.00" (3.57" OD) | 2.375" | 4.50" |
SA400CL2-45 | 4.00" (4.68" OD) | 3.125" | 6.00" |
Part # | Clamp Size / Tube OD | Dimension A | Dimension R |
---|---|---|---|
SA100CL1-90 | 1.50" (1.90" OD) | 1.125" | 1.50" |
SA150CL1-90 | 1.50" (1.90" OD) | 1.437" | 2.25" |
SA200CL1-90 | 2.00" (2.52" OD) | 1.75" | 3.00" |
SA250CL1-90 | 2.50" (3.05" OD) | 2.062" | 3.75" |
SA300CL1-90 | 3.00" (3.57" OD) | 2.375" | 4.50" |
SA400CL1-90 | 4.00" (4.68" OD) | 3.125" | 6.00" |
Part # | Clamp Size / Tube OD | Dimension A | Dimension R |
---|---|---|---|
SA100CL1-45 | 1.50" (1.90" OD) | 1.125" | 1.50" |
SA150CL1-45 | 1.50" (1.90" OD) | 1.437" | 2.25" |
SA200CL1-45 | 2.00" (2.52" OD) | 1.75" | 3.00" |
SA250CL1-45 | 2.50" (3.05" OD) | 2.062" | 3.75" |
SA300CL1-45 | 3.00" (3.57" OD) | 2.375" | 4.50" |
SA400CL1-45 | 4.00" (4.68" OD) | 3.125" | 6.00" |

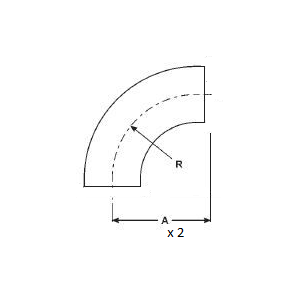

Part # | Tube OD | Dimension A | Dimension R |
---|---|---|---|
SA100CL0-90 | 1.00" | 1.188" | 1.50" |
SA150CL0-90 | 1.50" | 1.625" | 2.25" |
SA200CL0-90 | 2.00" | 2.312" | 3.00" |
SA250CL0-90 | 2.50" | 3.00" | 3.75" |
SA300CL0-90 | 3.00" | 3.688" | 4.50" |
SA400CL0-90 | 4.00" | 4.812" | 6.00" |
Part # | Tube OD | Dimension A | Dimension R |
---|---|---|---|
SA100CL0-45 | 1.00" | 1.188" | 1.50" |
SA150CL0-45 | 1.50" | 1.625" | 2.25" |
SA200CL0-45 | 2.00" | 2.312" | 3.00" |
SA250CL0-45 | 2.50" | 3.00" | 3.75" |
SA300CL0-45 | 3.00" | 3.688" | 4.50" |
SA400CL0-45 | 4.00" | 4.812" | 6.00" |
Part # | Tube OD | Clamp Size | Dimension A |
---|---|---|---|
SA050CLBR-90 | 1/2" | 1 1/2" (1.90" OD) | 1.29" |
SA075CLBR-90 | 3/4" | 1 1/2" (1.90" OD) | 1.78" |
SA100CLBR-90 | 1" | 1 1/2" (1.90" OD) | 2.20" |
SA150CLBR-90 | 1 1/2" | 1 1/2" (1.90" OD) | 3.00" |
SA200CLBR-90 | 2" | 2" (2.52" OD) | 3.40" |
Part # | Pipe Size | L1 | D | H | T |
---|---|---|---|---|---|
SA150CL0-180 | 1.50" | 4.50" | 1.50" | 2.25" | 0.064" |
SA200CL0-180 | 12.00" | 6.00" | 2.00" | 3.00" | 0.064" |
SA250CL0-180 | 2.50" | 7.50" | 2.50" | 3.75" | 0.064" |
SA300CL0-180 | 3.00" | 9.00" | 3.00" | 4.50" | 0.064" |
